So legen Sie dreilagige Gravurblätter für mehrfarbige Schilder fest
Dreifarbige Struktur und Tiefenkontrolle
So legen Sie dreilagige Gravurblätter für mehrfarbige Schilder fest
Ein echtes dreilagiges Gravurblatt kann die ursprüngliche Vorderseitenfarbe sowie zwei verschiedene vertiefte Farben anzeigen. Das Ergebnis hängt von einer geordneten Gesichts-, Mittel- und Grundstruktur ab – und von der genauen Steuerung zweier Gravurtiefen. Käufer müssen daher bei einer Bestellung mehr als „3-lagiger Kunststoff“ angeben.
Direkte Antwort:Definieren Sie die drei Farben der Reihe nach, legen Sie fest, welches Bildmaterial die Mittelschicht freilegen und welches bis zur Basis reichen muss, wählen Sie ein prozessspezifisches Material für CO2-Laser- oder CNC-/Rotationsarbeiten aus und genehmigen Sie beide Tiefen anhand eines physischen Musters vor der Massenproduktion.

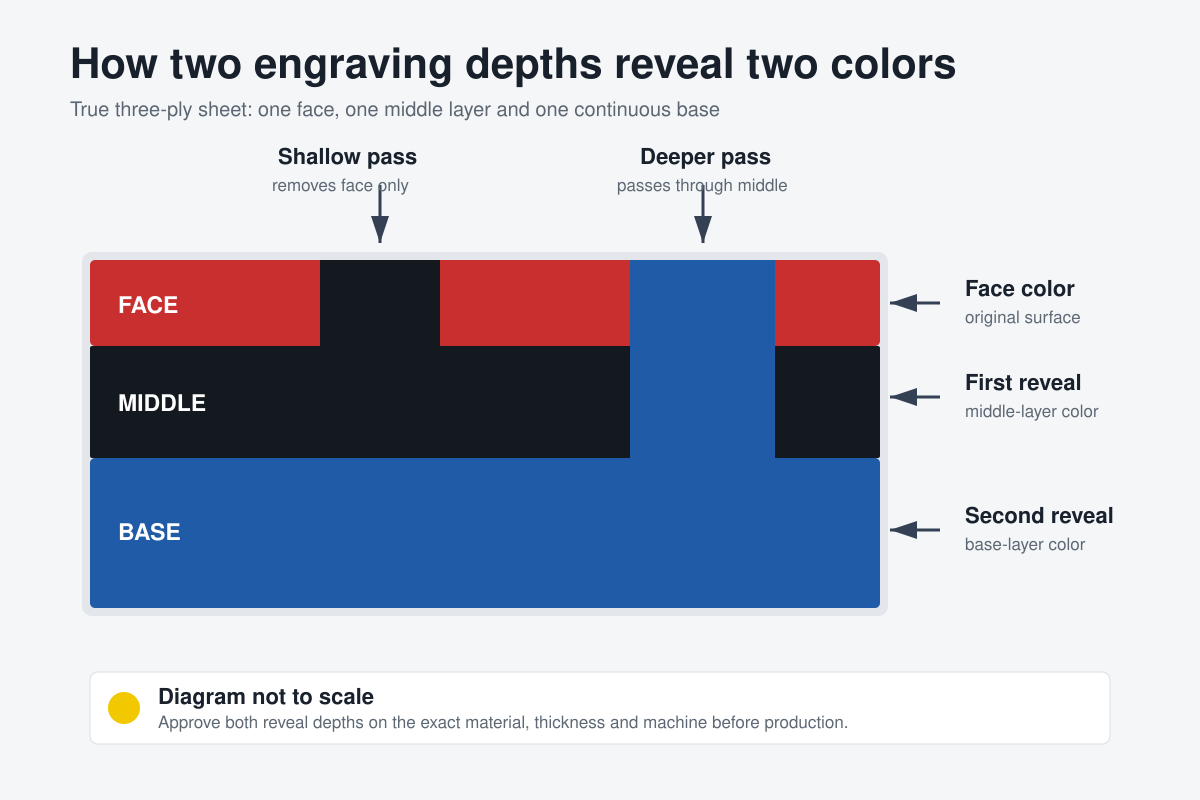

Was dreilagig bedeutet
Ein dünnes Blatt, drei integrierte Farbstufen
Im LYSHIRE-Dreischichtsystem enthält die fertige Platte eine Deckfarbe, eine Mittelfarbe und eine durchgehende Grundfarbe. Durch die flache Gravur wird das Gesicht entfernt und die mittlere Schicht freigelegt. Ein kontrollierter tieferer Durchgang entfernt auch die Mittelschicht und erreicht die Basis. Das Gesicht bleibt überall dort sichtbar, wo das Design nicht eingraviert ist.
Das ist nicht dasselbe, als würde man drei dicke Bretter aneinander befestigen, zwei Farben auf ein Blatt drucken oder gravierte Bereiche mit Farbe füllen. Beispielsweise kann ein rot/schwarz/blaues 1,5-mm-Blatt Rot als Originalfläche, Schwarz für flachen Text und Blau für ausgewählte tiefere Felder verwenden – alles auf einem fertigen 1,5-mm-Blatt.
Bestellen Sie die Farben
Schreiben Sie die Farbsequenz von der Fläche zur Basis
Gesichtsfarbe
Der sichtbare Hintergrund vor der Gravur. Es weist in der Regel den größten zusammenhängenden Farbbereich auf und beeinflusst stark die Blendung, die Wartung und das Erscheinungsbild der Schilder.
Mittlere Farbe
Die erste sichtbare Farbe wird durch eine flache Gravur erreicht. Es enthält üblicherweise Primärtext, Überschriften, Gliederungen oder Warnhinweise.
Grundfarbe
Die zweite Laibungsfarbe wird durch einen tieferen Durchgang erreicht. Es kann eine zweite Informationsebene, ein Statusfeld, eine Zone oder ein ausgewähltes Symbol identifizieren.
Schreiben Sie die Bestellung immer explizit auf, zrotes Gesicht / schwarze Mitte / blaue Basis. Eine Liste, die nur „Rot, Schwarz und Blau“ enthält, ist mehrdeutig, da sich durch die Umkehrung der Reihenfolge sowohl der Hintergrund als auch die Farben ändern, die bei jeder Gravurtiefe erzeugt werden.
Farblogik
Weisen Sie jeder Farbe eine definierte Informationsfunktion zu
| Beispielstruktur | Mögliche Layoutlogik | Käuferschecks |
|---|---|---|
| Rot / Schwarz / Blau | Roter Hintergrund, flache schwarze Warnungen oder Legenden, tiefer blaue Sekundärcodes oder Felder. | Stellen Sie sicher, dass die ausgewählten Farben zum visuellen System des Projekts passen und nicht als einziges Sicherheits- oder Statussignal verwendet werden. |
| Weiß / Rot / Grün | Weißer Hintergrund, flache rote Alarm- oder Stoppinformationen, dunklere grüne Bereitschafts- oder normale Informationen. | Fügen Sie Formulierungen, Symbole oder Positionen hinzu, damit die entscheidende Bedeutung nicht nur von Rot gegenüber Grün abhängt. |
| Weiß / Schwarz / Grün | Weißer Hintergrund, flache schwarze Anweisungen, tiefere grüne Kopfzeilen, Panels oder ausgewählte Leitsymbole. | Bestätigen Sie die Regeln für das fertige Schild, den Kontrast, das Symboldesign und die Installationsbedingungen separat. |
| Individuelle Bestellung in drei Farben | Marke, Orientierung, Maschinenzonen, Produktfamilien oder zwei Ebenen technischer Daten. | Genehmigen Sie physische Farben und beide zeigen Tiefen; Bildschirmfarben sind kein Herstellungsstandard. |
Das Material sorgt für Farbschichten; Dadurch wird das fertige Schild nicht automatisch konform. Sicherheitsfarben, Zugänglichkeit, Symbole, Wortlaut, Zeichengröße und Montage müssen den Zielmarkt- und Projektspezifikationen entsprechen.
Zwei Tiefengruppen
Trennen Sie das Kunstwerk, bevor es die Maschine erreicht
In einer Produktionsdatei sollte klar erkennbar sein, welche Objekte zum flachen Mittelfarbdurchgang und welche zum tieferen Grundfarbdurchgang gehören. Verwenden Sie separate benannte Ebenen oder genehmigte Sonderfarben in der Vektordatei und sperren Sie dann die Zuordnung im Auftragsblatt. Text, Symbole, gefüllte Felder und Schnittlinien sollten nicht auf das Gedächtnis des Bedieners angewiesen sein.
Gestalten Sie die tieferen Bereiche mit ausreichend Breite und Abstand für den ausgewählten Prozess. Eine Tiefenänderung kann die sichtbare Linienbreite, den Eckenradius und die Definition kleiner Details ändern. Im Zulassungsmuster müssen daher der schmalste Strich und das kleinste Zeichen vorhanden sein.
Keine universelle Tiefennummer
Veröffentlichte Tiefen für das Produkt eines anderen Herstellers sind nicht automatisch für eine LYSHIRE-Platte geeignet. Schichtverhältnisse, Polymer, Kappenkonstruktion, Maschinenleistung, Fokus, Fräsergeometrie und Kalibrierung wirken sich alle auf das Ergebnis aus. Richten Sie zwei genehmigte Produktionseinstellungen für genau das bestellte Material ein.
Wählen Sie den Prozessweg
Laser- und CNC-/Rotationsversionen müssen separat angegeben werden
„Dreilagig“ beschreibt den Farbaufbau, nicht das Polymer oder die Maschinenverträglichkeit. LYSHIRE liefert normalerweise eine Konfiguration auf Acryl-/PMMA-Basis für CO2-Laserbestellungen und eine separate Konfiguration auf ABS-Basis für CNC- oder Rotationsgravur. Gehen Sie nicht davon aus, dass für jedes Gravursystem ein physisches Blatt universell ist.
| Bestellroute | Was zu bestätigen ist | Genehmigungsschwerpunkt |
|---|---|---|
| CO2-Laser | Anforderungen an Laserkonfiguration auf Acryl-/PMMA-Basis, Maschinentyp, Leistungsbereich, Fokussteuerung, Luftbehandlung und Vektorschneiden. | Saubere Gesichtsentfernung, stabile Flach-/Tiefentrennung, Rückstände, Hitzeeinwirkung, Schnittfuge und Schnittkante. |
| CNC oder rotativ | ABS-basierte mechanische Konfiguration, Fräsertyp, Spitzenwinkel, Werkzeugdurchmesser, Spindelgeschwindigkeit, Vorschub- und Niederhaltemethode. | Grate, Späne, Linienbreite, Ebenheit, Werkzeugverschleiß, Tiefenwiederholgenauigkeit und gefräste Kante. |
Bestätigen Sie für jede Route gleichzeitig Bohren, Formschneiden, Kleberücken, Eckenradius und endgültige Installationsmethode. Diese Vorgänge können sich auf die praktische Blattspezifikation auswirken, selbst wenn die Vorder-/Mittel-/Grundfarben unverändert bleiben.
Mustergenehmigung
Ein siebenstufiger, zweistufiger Test
- Notieren Sie sich das genaue Blatt:Lieferant, Produktcode, Flächen-/Mittel-/Basisauftrag, Polymer, Finish, Gesamtdicke und Charge.
- Bereiten Sie eine Tiefenmatrix vor:mehrere flache Kandidaten und mehrere tiefere Kandidaten einbeziehen, ohne mehrere Maschinenvariablen gleichzeitig zu ändern.
- Fügen Sie echte Kunstwerke hinzu:Testen Sie den kleinsten Text, den schmalsten Strich, Vollflächen, Ecken, Symbole und die geplante Schnittkontur.
- Wählen Sie die flache Einstellung:Entfernen Sie das Gesicht vollständig und bewahren Sie dabei eine saubere, ununterbrochene Mittelschichtfarbe.
- Wählen Sie die tiefere Einstellung:gehen gleichmäßig durch die Mitte und geben die Basis frei, ohne dass sie sich übermäßig weitet, schmilzt oder mechanisch beschädigt wird.
- Überprüfen Sie den Übergang:Stellen Sie sicher, dass flache Bereiche die Basis nicht freilegen und tiefe Bereiche keine unerwünschten Mittelschichtinseln enthalten.
- Bewahren Sie den genehmigten Coupon auf:Markieren Sie die Maschine, die Einstellungen, das Werkzeug oder die Linse, die Charge, die Überarbeitung der Druckvorlage und das Genehmigungsdatum für die Produktionskontrolle.
Dicke und Schichtbalance
Gesamtdicke und Laibungstiefe sind unterschiedliche Spezifikationen
Die Gesamtblechdicke steuert Steifigkeit, Montage, Passung, Schneiden und Verpacken. Dem Bediener wird nicht mitgeteilt, wo die Mittel- und Grundfarben beginnen. Eine 1,5-mm-Dreischichtplatte bleibt eine 1,5-mm-Fertigplatte; Die drei Farbschichten sind in dieser Summe enthalten.
Behalten Sie bei einem Wiederholungsprojekt sowohl die Toleranzanforderung für das fertige Blech als auch die genehmigten Flach-/Tiefenergebnisse bei. Wenn sich die Farbkonstruktion, das Polymer, die Oberfläche oder die Dicke ändern, überprüfen Sie die Einstellungen erneut. Übertragen Sie ein Tiefenprogramm nicht von einem Muster unterschiedlicher Konstruktion, nur weil die Gesamtdicke gleich ist.
Fehlerbehebung
Was häufige dreilagige Gravurfehler normalerweise bedeuten
| Die Grundfarbe erscheint in flachem Text | Der flache Durchgang ist zu tief, der Fokus oder die Z-Höhe variieren, das Blatt wird nicht flach gehalten oder es wurde die falsche Auftragseinstellung verwendet. |
| Die mittlere Farbe bleibt in tiefen Feldern erhalten | Der tiefere Durchgang ist unzureichend oder inkonsistent; Überprüfen Sie Ebenheit, Fokus, Werkzeugverschleiß, Schichtzuordnung und Überlappungsstrategie. |
| Feiner Text wird zu schwer | Übermäßige Tiefe, Laserwärme, große Werkzeuggeometrie, Unrundheit oder mehrere überlappende Durchgänge können den gravierten Bereich vergrößern. |
| Der Farbrand sieht ausgefranst aus | Überprüfen Sie den Fokus, das Verhältnis von Geschwindigkeit und Leistung, die Schärfe des Fräsers, den Vorschub, den Zustand der Spindel, die Qualität der Druckvorlagen und die Reinigungsmethode. |
| Panel oder Buchstaben verzerren sich | Große, tiefe Felder erfordern möglicherweise eine andere Füllstrategie, Reihenfolge, Niederhaltemethode oder prozessspezifisches Material. |
| Charge entspricht nicht der Genehmigung | Überprüfen Sie Produktcode, Polymer, Farbreihenfolge, Finish, Dicke, Rückstellmuster, Chargenidentität und Maschinenkalibrierung, bevor Sie fortfahren. |
Haltbarkeitsgrenze
Drei Schichten bedeuten nicht automatisch Outdoor-Qualität
Die Anzahl der Schichten allein ist kein Beweis für UV-Stabilität, Witterungsbeständigkeit, chemische Beständigkeit, Brandverhalten oder eine bestimmte Lebensdauer. Diese hängen vom genauen Polymer, den Pigmenten, der Oberfläche, der Konstruktion, dem Klebstoff, der Installation und der Umgebung ab. Wenn sich das Projekt im Freien befindet oder Hitze, Reinigungsmitteln, Ölen, Feuchtigkeit oder Abrieb ausgesetzt ist, fordern Sie die entsprechenden Produktdaten oder Testanforderungen für die bestellte Konfiguration an.
Ebenso ist ein sauberes erstes Gravurergebnis kein Beweis für die langfristige Bindungsleistung zwischen den Schichten. Überprüfen Sie gefertigte Kanten, Löcher und stark beanspruchte Montagepunkte und führen Sie projektgerechte Tests durch, wenn ein Ausfall kostspielig wäre.
RFQ-Checkliste
Mit einer dreilagigen Blattanfrage zu sendende Informationen
- Farbfolge:Gesicht / Mitte / Basis in exakter Reihenfolge, mit physischen oder kontrollierten Farbreferenzen.
- Tiefenlogik:Grafikelemente, die den flachen und tieferen Farben zugeordnet sind, offenbaren Farben.
- Verarbeitung:CO2-Laser, CNC-Fräse oder Rotationsgravierer, einschließlich Maschinen- und Werkzeugdetails.
- Blatt:Gesamtdicke, Abmessungen, Ausführung, Menge und erforderliche Ebenheit oder Toleranz.
- Herstellung:Vektorschneiden, Fräsen, Bohren, Fasen, Löcher, Ecken, Kleben oder fertige Teile.
- Anwendung:Innen-/Außenstandort, Betrachtung, Reinigung, Temperatur, Chemikalien, Abrieb und erwartete Lebensdauer.
- Einhaltung:geltenden Sicherheits-, Zugänglichkeits-, Brand-, Elektro-, Kunden- oder Zielmarktanforderungen.
- Genehmigung:physisches Farbmuster, Coupon für die zweistufige Gravur und erforderliche Dokumentation vor der Massenproduktion.
Überprüfen Sie dieDreilagiges Gravurblattsortiment von LYSHIREfür Strukturbeispiele oder senden Sie eine benutzerdefinierte Farbsequenz und Verarbeitungsroute über dieProjektanfrageformular.
Häufig gestellte Fragen
Häufig gestellte Fragen zu dreilagigen Gravurblättern
Wie erzeugt ein dreilagiges Blatt zwei gravierte Farben?
Ein flacher Durchgang entfernt das Gesicht und legt die mittlere Schicht frei. Ein kontrollierter tieferer Durchgang entfernt auch die Mittelschicht und erreicht die Basis. Der ungravierte Bereich behält die ursprüngliche Gesichtsfarbe.
Besteht eine Dreischichtplatte aus drei dicken Brettern?
Nein. Ein echtes dreilagiges Gravurblatt enthält drei Farbstufen in einem fertigen dünnen Blatt. Beispielsweise können alle drei Farben in einer Gesamtdicke von 1,5 mm enthalten sein.
Kann das gleiche Blatt für CO2-Laser und CNC-Gravur verwendet werden?
Gehen Sie nicht davon aus. LYSHIRE konfiguriert normalerweise eine Version auf Acryl-/PMMA-Basis für CO2-Laseraufträge und eine separate Version auf ABS-Basis für CNC- oder Rotationsarbeiten. Bestätigen Sie den Vorgang vor der Bestellung.
Welche Gravurtiefen sollten verwendet werden?
Es gibt kein universelles Einstellungspaar. Legen Sie flachere und tiefere Einstellungen für das genaue Produkt, die Dicke, die Charge und die Maschine fest, da Schichtverhältnisse, Fokus, Leistung, Geschwindigkeit, Werkzeuggeometrie und Kalibrierung das Ergebnis beeinflussen.
Verhindert eine dreilagige Platte das Füllen mit Farbe?
Durch integrierte Schichten und kontrollierten Materialabtrag können dreifarbige Layouts erstellt werden, sodass viele Designs weder Farbfüllung noch Sekundärdruck erfordern. Bestätigen Sie, ob für das fertige Kunstwerk zusätzliche Dekoration erforderlich ist.
Ist jede Dreischichtfolie für Sicherheitsschilder im Außenbereich geeignet?
Nein. Die Anzahl der Schichten bestimmt nicht die Qualität für den Außenbereich oder die Einhaltung gesetzlicher Vorschriften. Bestätigen Sie die genaue Materialleistung und wenden Sie alle Zielmarktregeln auf das fertige Schild an.
Struktur- und Beispielüberprüfung
Genehmigen Sie die Farbreihenfolge und beide Gravurtiefen
Senden Sie LYSHIRE die erforderliche Gesichts-/Mittel-/Basissequenz, das Bildmaterial, die Maschine, die Gesamtdicke sowie die Anwendungs- und Herstellungsdetails. Für qualifizierte B2B-Projekte kann unser Team den Prozessablauf überprüfen und eine physische zweistufige Stichprobe erstellen.
Kontaktieren Sie LYSHIRETechnische Referenzen: dieLYSHIRE dreilagiges GravurblattsystemUndProduktbeispiel mit mehreren TiefenDefinieren Sie die Gesichts-/Mittel-/Grundfarblogik und prozessspezifische Konfigurationen des Unternehmens. Branchenterminologie und produktspezifische Tiefenbeispiele wurden mit den offiziellen verglichenRowmark-Materialglossar, Rowmark LaserMax Tri-LayerUndTrotec Gravur-Kunststoffführung. Produktspezifische Einstellungen dürfen nicht ohne Prüfung übernommen werden.
