So wählen Sie ABS-Gravurblätter für CNC- und Rotationsarbeiten aus
Materialauswahl für die mechanische Gravur
So wählen Sie ABS-Gravurblätter für CNC- und Rotationsarbeiten aus
ABS-Gravurblätter sind ein praktischer Materialweg für maschinell gravierte Geräteetiketten, Bedienfeldlegenden, Typenschilder und Innenkennzeichnungen. Die richtige Wahl hängt nicht nur von der Oberflächenfarbe ab: Käufer sollten sich über den Verarbeitungsweg, die Zweischichtstruktur, die erforderliche Gravurtiefe, die Gesamtdicke, die Ebenheit, die Herstellung und die Installationsumgebung informieren.
Direkte Antwort:Wählen Sie eine speziell angefertigte ABS-Gravurkunststoffplatte, wenn der Auftrag CNC-Fräsen oder Rotationsgravur erfordert und eine dünne farbige Oberfläche über einem durchgehenden kontrastierenden Kern erfordert. Bestätigen Sie vor der Produktion das genaue Produkt auf der Maschine des Käufers. Die Standard-ABS-Konfiguration von LYSHIRE ist auf CNC- oder Rotationsbearbeitung ausgelegt. CO2-Laserprojekte sollten die separate PMMA/Acryl-Lasergravurplatte von LYSHIRE verwenden, anstatt Standard-ABS als Standard-Lasermaterial zu verwenden.
Beginnen Sie mit dem Prozess
Drei Fragen definieren die richtige ABS-Platte
Welche Maschine?
Geben Sie an, ob das Blech rotativ graviert, CNC-gefräst, gebohrt, gesägt oder geschnitten werden soll. Werkzeuggeometrie, Werkstückspannung und Staubabsaugung sollten für den tatsächlichen Prozess geplant werden.
Was muss offengelegt werden?
Geben Sie die Gesichtsfarbe, die Kernfarbe und den erforderlichen Kontrast an. Das Werkzeug sollte die Spanfläche sauber abtragen und den Kern freilegen, ohne unnötig tief zu schneiden.
Wo wird es verwendet?
Die Kennzeichnung von Innengeräten, Außenschilder, Chemikalienbelastung, Klebemontage und regulierte Anwendungen erfordern eine unterschiedliche Validierung. ABS allein definiert nicht die endgültige Leistung.
Käuferspezifikationstabelle
Was Sie vor der Genehmigung eines ABS-Gravurblatts überprüfen sollten
| Auswahlpunkt | Warum es wichtig ist | Was der Käufer bestätigen sollte |
|---|---|---|
| Verarbeitungsweg | Das Standard-Gravurblatt LYSHIRE ABS ist für die mechanische Bearbeitung vorgesehen. | CNC- oder Rotationsgravur sowie eventuelle Fräs-, Bohr-, Säge- oder Scherschritte. |
| Gesichts- und Kernfarben | Der freigelegte Kern erzeugt den fertigen Legenden-, Symbol- oder Codekontrast. | Exakte Deck-/Kernkombination, matte oder glänzende Oberfläche und ein genehmigtes physisches Farbmuster. |
| Gesichtskonstruktion und Gravurtiefe | Feiner Text benötigt eine kontrollierte Gesichtsebene und eine flache, wiederholbare Entfernung. | Erforderliche Zeichengröße, Linienbreite, Fräsertyp und Mustergravurergebnis. |
| Gesamtblechdicke | Die Dicke beeinflusst die Steifigkeit, das Aussehen der Kanten, die Lochqualität und die Maschineneinrichtung. | Nenndicke, Toleranz und ob Vollbleche, Zuschnitte oder Fertigteile benötigt werden. |
| Ebenheit und Konsistenz | Ein Blatt, das sich anhebt oder in der Dicke variiert, kann zu ungleichmäßiger Tiefe und unvollständiger Farbdarstellung führen. | Werkstückhaltemethode, nutzbarer Bereich, Chargenkonsistenz und Inspektionsanforderungen. |
| Herstellung | Viele Identifikationsteile erfordern mehr als nur eine Gravur. | Fertigmaße, Löcher, Schlitze, Eckenradius, Fase, Sonderform und Kantenbearbeitung. |
| Montagemethode | Kleber, Schrauben, Nieten und Beschläge stellen unterschiedliche Anforderungen an die Gestaltung. | Lochposition, Kleberücken, Zieluntergrund, Oberflächenbeschaffenheit und Einbaugeometrie. |
| Serviceumgebung | Es kann nicht davon ausgegangen werden, dass jede ABS-Farbe und -Oberfläche die gleiche Beständigkeit im Außenbereich, gegenüber UV-Strahlung, Hitze oder Chemikalien aufweist. | Innen-/Außenstandort, Exposition, Reinigungsmittel, Temperatur und erforderliche Nutzungsdauer. |
Zweilagige Struktur
Warum Gesichtskontrolle bei kleinem Text und feinen Linien wichtig ist
Eine zweilagige ABS-Gravurplatte verwendet eine dünne Oberflächenfarbe auf einem durchgehenden kontrastierenden Kern. Durch die mechanische Gravur wird das Gesicht in ausgewählten Bereichen entfernt, sodass vertiefte Informationen in der Kernfarbe zurückbleiben. Die Endqualität hängt von der Beziehung zwischen der Schlagflächenkonstruktion, der Fräsergeometrie, der Gestaltung und der Tiefenkontrolle ab.
Wenn das Werkzeug zu flach ist, bleibt möglicherweise etwas Gesichtsfarbe zurück und der Kontrast ist unvollständig. Wenn es unnötig tief ist, können sich feine Zeichen verbreitern, kleine Zähler schließen und die Produktionszeit kann sich verlängern. Daher sollte vor der Freigabe einer Großbestellung ein Muster mit dem vorgesehenen Fräser, der Zeichengröße und dem Motiv graviert werden.
Für einen breiteren Vergleich von zweilagigen, dreilagigen, doppelseitigen und umgekehrt gravierten Konstruktionen schauen Sie sich die anLYSHIRE-Gravurblattstruktursystem.
Wählen Sie nicht nur nach Farbe aus
Zwei Platten können ähnlich aussehen, obwohl unterschiedliche Polymere, Kappenkonstruktionen oder zugelassene Verarbeitungswege verwendet werden. Die Kompatibilität muss sich aus der genauen Lieferantenspezifikation und einem kontrollierten Maschinentest ergeben – nicht aus dem Aussehen, einem generischen „Kunststoff“-Etikett oder einem improvisierten Brenntest.
CNC- und Rotationseinrichtung
Eine praktische Beispiel-Testsequenz
- Sichern Sie das Blatt:Verwenden Sie ein flaches Schleifbrett, einen Vakuumtisch oder eine geeignete Vorrichtung, damit die Gravuroberfläche eben bleibt.
- Wählen Sie den Fräser:Passen Sie einen scharfen V-Fräser, einen Parallelschneider oder ein Fräswerkzeug an die erforderliche Linienbreite, Eckendetails und das Schnittprofil an.
- Legen Sie einen flachen ersten Durchgang fest:Entfernen Sie nur so viel Obermaterial, dass eine saubere, durchgehende Kernfarbdarstellung entsteht.
- Überprüfen Sie Details und Kantenqualität:Überprüfen Sie kleinen Text, Löcher, Innenecken, Grate, Chips und die Rückseite.
- Schrittweise anpassen:Verfeinern Sie Tiefe, Spindelgeschwindigkeit und Vorschubgeschwindigkeit je nach Maschine, Fräser, Blech und Vorlage.
- Notieren Sie das genehmigte Setup:Bewahren Sie den Produktcode, die Charge, das Werkzeug, die Tiefe und die Maschinenparameter mit dem genehmigten Muster für die Wiederholungsproduktion auf.
Es gibt keinen universellen Parameter, der für jede CNC-Fräse oder Rotationsgraviermaschine passt. Werkzeugdurchmesser, Schärfe, Spindeleigenschaften, Werkstückhalterung und gewünschte Oberfläche beeinflussen alle das Ergebnis. Eine wirksame Späne- oder Staubabsaugung sowie die Sicherheitshinweise des Maschinenherstellers sind zu beachten.

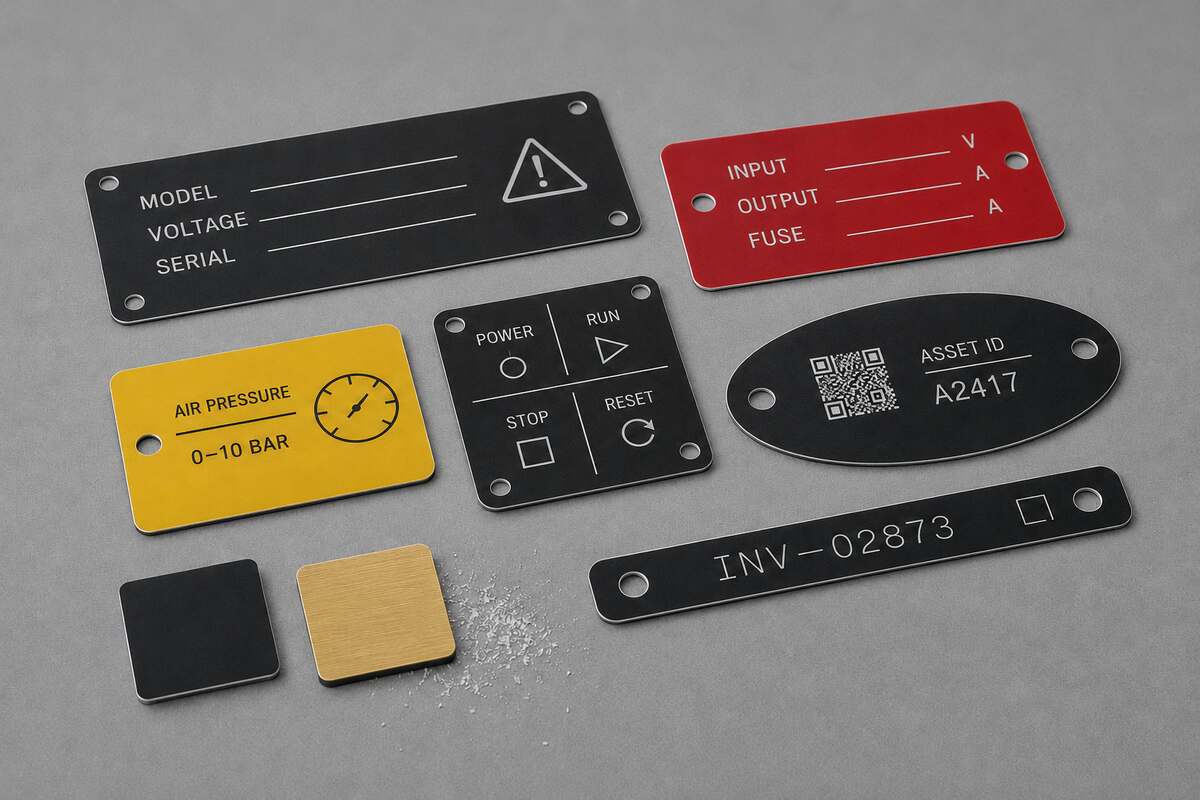

Anwendungstauglich
Wo üblicherweise ABS-Gravurkunststoff verwendet wird
| Anwendung | Typische Informationen | Wichtige Spezifikation |
|---|---|---|
| Legende zum Bedienfeld | Schaltfunktion, Schaltkreisreferenz, EIN/AUS oder Bedienungsanleitung | Klarheit bei kleinen Texten, Abmessungen, Lochpositionen und Montagemethode |
| Typenschild der Ausrüstung | Modell, Spannung, Seriennummer oder Serviceinformationen | Kontrast, variable Daten, Fertigmaß und Fertigungszeichnung |
| Ventil-, Kabel- oder Rohrleitungsetikett | Identifikationsnummer, Richtung oder Systemreferenz | Loch-/Schlitzdesign, Abrieb, Umgebung und Befestigungsmethode |
| Schild für Inneneinrichtung | Raum-, Anweisungs-, Richtungs- oder Sperrbereichskennzeichnung | Betrachtungsabstand, Farbsystem, Aufstellfläche und geltende Projektregeln |
| Abzeichen, Auszeichnung oder Ausstellungsschild | Name, Titel, Abteilung oder Anerkennungstext | Freigabe von Oberflächenbeschaffenheit, Kantenqualität, Zubehör und Aussehen |
Bei der Gravur von Kunststoff handelt es sich um ein Identifikationsmaterial und nicht automatisch um eine elektrische Isolierkomponente, eine Sicherheitszertifizierung oder ein behördliches Zeichensystem. Jeder regulierte Antrag muss anhand der vollständigen Projektanforderungen des Käufers beurteilt werden.
Prozessgrenze
Bei Standard-LYSHIRE-ABS- und CO2-Laserfolien handelt es sich um separate Verfahren
Die Standard-Gravurplatte auf ABS-Basis von LYSHIRE ist für die CNC- und Rotationsbearbeitung spezifiziert. Für das CO2-Lasergravieren oder -schneiden empfiehlt LYSHIRE normalerweise seine separate Laserkonfiguration auf PMMA-/Acrylbasis. Durch die Trennung der beiden Produktrouten erhalten Käufer eine klarere Grundlage für Maschinentests und Nachbestellungen.
Zulieferer aus der Industrie können einzelne ABS-haltige Produkte anbieten, die für mehr als eine Verarbeitungsmethode getestet wurden. Damit ist nicht jede ABS-Platte lasertauglich. Käufer sollten die Daten für das genaue Produkt befolgen, anstatt die Genehmigung eines Lieferanten auf ein nicht identifiziertes Blatt auszudehnen.
Informationen zu Laserprojekten finden Sie unterLYSHIRE Lasergravurblätter. Informationen zu CNC-/Rotationsfunktionen und Fertigteiloptionen finden Sie unterLYSHIRE-Prozesssystem.
Für die Verwendung im Freien ist eine gesonderte Bestätigung erforderlich
Viele ABS-Gravurlaminate auf dem Markt sind hauptsächlich für den Innenbereich konzipiert. Wenn ein Projekt Sonnenlicht, Wetter, Hitze, Feuchtigkeit oder Chemikalien beinhaltet, geben Sie die Expositionsbedingungen an und genehmigen Sie eine getestete Struktur. Lassen Sie sich nicht von Farbe oder Dicke auf die Leistung im Freien schließen.
Fehlerbehebung
Was gängige mechanische Gravurergebnisse normalerweise anzeigen
| Unvollständige oder ungleichmäßige Kernfarbdarstellung | Überprüfen Sie die Ebenheit des Blechs, die Werkstückspannung, die Oberflächenebene, die Oberflächenabweichung und prüfen Sie, ob die Gravurtiefe zu gering ist. |
| Feiner Text wird zu breit | Der Fräserwinkel oder die Spitzenbreite sind möglicherweise zu groß oder das Werkzeug schneidet tiefer als erforderlich. |
| Raue, abgebrochene oder unscharfe Kante | Überprüfen Sie die Schärfe des Werkzeugs, den Vorschub, die Spindeldrehzahl, die Spanabfuhr, die Blechauflage und ob der Fräser für den Einsatz geeignet ist. |
| Geschmolzener Rand oder Kunststoffablagerungen | Wärmeeintrag oder Spanabfuhr sind möglicherweise ungeeignet. Überprüfen Sie das Werkzeug, die Geschwindigkeit, den Vorschub und die Staubabsaugung. |
| Blech hebt sich beim Fräsen | Verbessern Sie die Vakuumabdeckung oder -befestigung, reduzieren Sie nicht unterstützte Bereiche und stellen Sie vor der Bearbeitung sicher, dass das Blech flach ist. |
| Nachbestellungen zeigen ein anderes Erscheinungsbild | Bestätigen Sie vor der Verarbeitung den Produktcode, die Oberflächen-/Kernfarben, die Oberfläche, die Dicke, die Charge und das zurückbehaltene genehmigte Muster. |
RFQ-Checkliste
Informationen zum Senden eines Angebots für ABS-Gravurplatten an LYSHIRE
- Maschine und Prozess:CNC-Fräse, Rotationsgravierer und alle Schneid-, Bohr- oder Endbearbeitungsschritte.
- Oberflächen-/Kernfarben:erforderliche Farbkombination, Oberflächenbeschaffenheit und genehmigte Referenz, falls verfügbar.
- Abmessungen:Vollblech- oder Fertigteilgröße, Nenndicke und Stückzahl.
- Kunstwerk:CAD-, AI- oder PDF-Datei, Mindestzeichengröße, Linienbreite und feste oder variable Daten.
- Herstellung:Löcher, Schlitze, Eckenradius, Fase, Sonderformen und Kantenanforderungen.
- Montage:Kleberücken, Schrauben, Nieten, Abzeichenzubehör oder ein anderes System.
- Umfeld:Innen-/Außenstandort, UV-Strahlung, Temperatur, Feuchtigkeit, Chemikalien und Reinigungsmethode.
- Genehmigung:physische Probe, Maschinenversuch, Farbstandard und alle Kundeninspektionsanforderungen.
- Kommerzielle Angaben:Zielland, Verpackungsanforderungen und Lieferplan.
Häufig gestellte Fragen
Häufig gestellte Fragen zu ABS-Gravurblättern
Für welche Maschinen sind Standard-LYSHIRE-ABS-Gravurplatten konzipiert?
Sie sind in erster Linie für das CNC-Fräsen und Rotationsgravieren sowie für kompatible mechanische Bearbeitungen wie Bohren, Sägen oder Scheren konzipiert. Das genaue Werkzeug und der Aufbau sollten anhand eines Musters freigegeben werden.
Kann das Standard-LYSHIRE-ABS-Gravurblatt mit einem CO2-Laser verwendet werden?
Es sollte nicht als Standard-CO2-Lasermaterial von LYSHIRE behandelt werden. Für CO2-Arbeiten wählen Sie das separate Lasergravurblatt auf PMMA-/Acrylbasis. Bestätigen Sie immer die Verarbeitungsfreigabe für das genaue Produkt, anstatt vom Polymernamen zu verallgemeinern.
Wie tief sollte eine ABS-Gravurplatte graviert werden?
Gravieren Sie nur tief genug, um das Gesicht sauber zu entfernen und den durchgehenden kontrastierenden Kern freizulegen. Die richtige Tiefe hängt von der Produktkonstruktion, dem Fräser, der Zeichengröße und der Maschine ab, daher ist eine kontrollierte Probe erforderlich.
Kann ABS-Gravurkunststoff gebohrt und in Form geschnitten werden?
Ja. Geeignete ABS-Gravurplatten können gefräst, gebohrt, gesägt, geschnitten und in Löcher, Schlitze, abgerundete Ecken oder Sonderformen eingearbeitet werden. Die Endqualität hängt von den Werkzeug-, Unterstützungs- und Zeichnungsanforderungen ab.
Ist jede ABS-Gravurplatte für den Außenbereich geeignet?
Nein. Die Outdoor-, UV-, Wetter-, Hitze- und Chemikalienbeständigkeit variiert je nach Produkt und Finish. Käufer sollten die tatsächlichen Betriebsbedingungen angeben und eine getestete Struktur genehmigen, anstatt davon auszugehen, dass ABS allein die Haltbarkeit im Freien garantiert.
Was sollte in einer Anfrage zu einem ABS-Gravurblatt enthalten sein?
Geben Sie Maschine, Prozess, Oberflächen-/Kernfarben, Oberfläche, Dicke, Blech- oder Endgröße, Menge, Druckvorlage, Herstellung, Montagemethode, Serviceumgebung, Zielland und Musteranforderungen an.
Material- und Musterprüfung
Bestätigen Sie die ABS-Struktur auf Ihrer CNC- oder Rotationsmaschine
Senden Sie LYSHIRE Ihren Maschinentyp, Ihr Design, Ihre Farbstruktur, Abmessungen, Dicke, Herstellung, Montagemethode und Serviceumgebung. Unser Team kann Ihnen die passende Route für ABS-Gravurplatten empfehlen und Muster, vollständige Platten, Zuschnitte oder fertige Kennzeichnungsteile für qualifizierte B2B-Projekte vorbereiten.
Kontaktieren Sie LYSHIRETechnische Referenzen: Offizielle Produktanleitung für Rotations-/ABS-Gravurlaminate vonGravotech Gravoply 1UndGravotech Ecocut, plus Händlerspezifikationen fürRowmark Mattes. Die endgültige Auswahl muss sich an der aktuellen Produktspezifikation von LYSHIRE und an der Maschinen- und Anwendungsvalidierung des Käufers orientieren.
