So bereiten Sie Kunstwerke für die Präzisionsgravur auf Kunststoffplatten vor

So bereiten Sie Kunstwerke für die Präzisionsgravur auf Kunststoffplatten vor

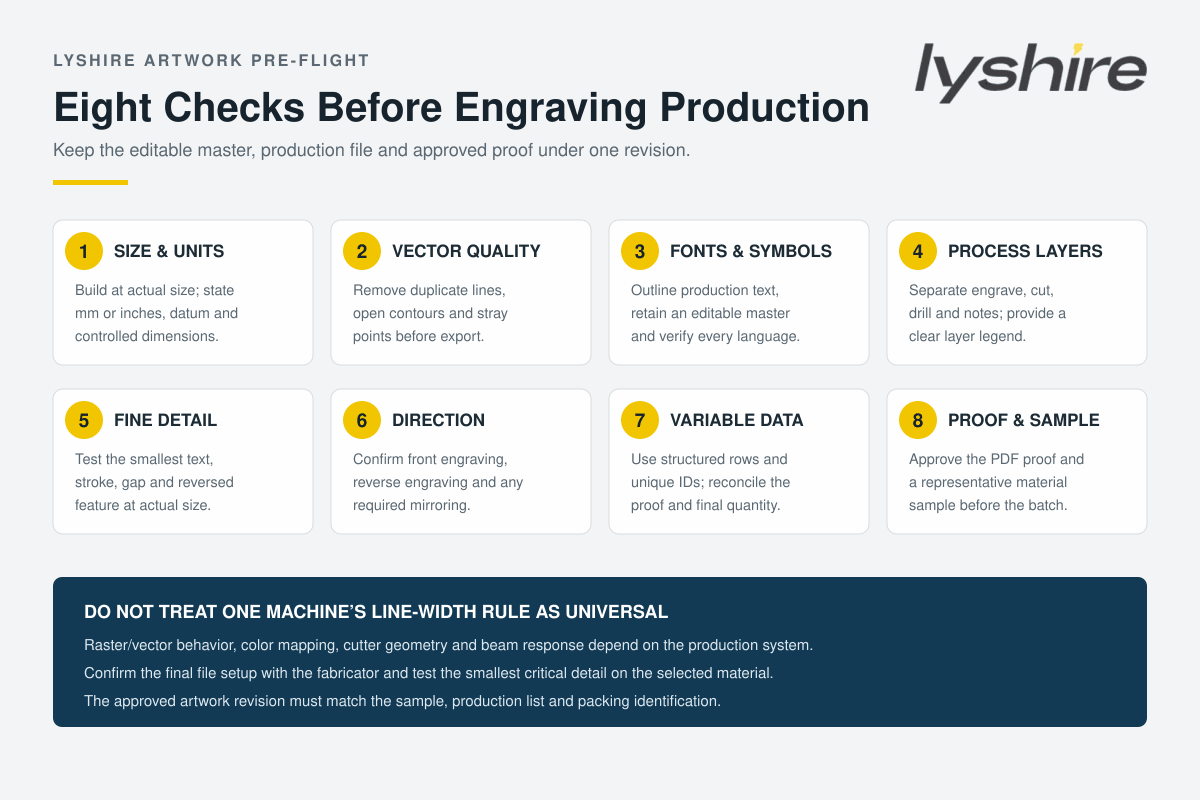

Die Vorbereitung der Gravurvorlage für Kunststoffplatten beginnt mit einer kontrollierten Datei, nicht mit einer Maschineneinstellung. Käufer und Hersteller sollten den bearbeitbaren Master, die Produktionsdatei, den Proof, das Material, die Prozessschichten, die Abmessungen und die Liste der variablen Daten unter einer genehmigten Revision zusammenführen.

Behandeln Sie Kunstwerke als Fertigungsspezifikationen

Eine ansprechende Bildschirmvorschau kann dennoch zu einer falschen Beschriftung führen. Eine fehlende Schriftart kann ohne Vorwarnung ersetzt werden, ein duplizierter Pfad kann zweimal schneiden, eine Datei wird möglicherweise in den falschen Einheiten geöffnet oder Gravur- und Schneidobjekte können demselben Prozess zugewiesen werden. Präzisionsgravurgrafiken müssen daher sowohl vermitteln, wie das fertige Teil aussehen soll, als auch, wie jedes Objekt bearbeitet werden soll.

Das Produktionspaket sollte die Teilenummer, die Zeichnungsnummer, die Version, den Maßstab, die Einheiten, die Endabmessungen, die Richtung der Oberflächen-/Kernfarbe, den Materialweg und die Menge angeben. Der digitale Proof sollte dieselbe Quelle wie die Produktionsdatei verwenden. Wenn ein Kunde einen Screenshot genehmigt, während der Betreiber eine andere Datei verwendet, wird der Genehmigungspfad unterbrochen.

Führen Sie drei verwandte Aufzeichnungen: einen bearbeitbaren Master mit Live-Text und Baugeschichte; eine gesperrte Produktionskopie, die für das ausgewählte System erstellt wurde; und ein für Menschen lesbarer PDF-Proof mit Abmessungen, Text und Revision. Die Dateinamen sollten ihre Beziehung deutlich machen.

Wählen Sie Vektor- oder Rasterinhalte nach Funktion

Vektorgrafiken beschreiben Linien, Kurven und Formen mathematisch, sodass ihre Größe ohne die Pixelung geändert werden kann, die mit einer Bitmap mit niedriger Auflösung verbunden ist. Dadurch eignen sich Vektordateien für die Gravur zum Schneiden von Konturen, Löchern, Rändern, Logos, umrissenem Text und anderen kontrollierten Geometrien. Rasterbilder bestehen aus Pixeln und werden häufig für Fotos, Texturen oder schattierte Gravuren verwendet.

Epilogs offizieller Raster-gegen-Vektor-Leitfaden erklärt, dass Rastergrafiken und Vektorfüllungen normalerweise eingraviert werden, während ausreichend dünne Vektorlinien von der Software möglicherweise als Schnittpfade interpretiert werden. Der von einem Ausrüstungslieferanten angegebene numerische Schwellenwert ist kein allgemeingültiger Standard. Der Bediener muss das Handbuch, den Treiber und den Arbeitsablauf der Produktionsmaschine nutzen.

Ein hochauflösendes Rasterbild mag für eine tonale Grafik geeignet sein, aber durch die Konvertierung eines unscharfen Screenshots in eine größere Datei werden fehlende Details nicht wiederhergestellt. Wenn ein Logo kontrollierte Kanten haben muss, fordern Sie die Original-Vektorgrafik an. Die automatische Verfolgung und die gesamte Einrichtung der Lasergravurdatei sollten auf übermäßige Knoten, unterbrochene Formen, unbeabsichtigte Löcher und verzerrte Beschriftungen überprüft werden.

Bewahren Sie den bearbeitbaren Master auf, bevor Sie Schriftarten umreißen

Die Verfügbarkeit von Schriftarten ist eine häufige Ursache für Produktionsunterschiede. Wenn der empfangende Computer nicht über dieselbe Schriftart oder -version verfügt, kann es sein, dass Live-Text umfließt, die Zeichenbreite ändert oder eine andere Schriftart ersetzt. Adobe erklärt, dass durch die Umwandlung von Text in Konturen die Zeichen in Vektorformen umgewandelt werden, der Text dann jedoch seine normalen Bearbeitungseigenschaften verliert.

Behalten Sie aus diesem Grund einen bearbeitbaren Master mit Live-Text bei und erstellen Sie eine separate Produktionskopie mit genehmigtem Text, der in Konturen umgewandelt wird. Überschreiben Sie nicht die einzige bearbeitbare Quelle. Fügen Sie einen lesbaren PDF-Beweis bei, damit Rechtschreibung, Zahlen, Symbole, Akzente, arabische oder andere Sprachzeichen visuell überprüft werden können.

Gravotech unterscheidet zwischen Outline-Schriftarten und Gravur-/Schneidschriftarten und weist darauf hin, dass die Lizenzierung von Schriftarten auch beim Verkauf gravierter Waren von Bedeutung ist. Der Käufer oder Eigentümer des Bildmaterials sollte das Recht bestätigen, kommerzielle Schriftarten, Logos und Symbole zu reproduzieren. Durch das Konvertieren einer Schriftart in Pfade wird keine Lizenz erstellt.

Erstellen Sie die Datei in der tatsächlichen Größe und deklarieren Sie Einheiten

Bereiten Sie wann immer möglich Präzisionsgravurvorlagen im Maßstab 1:1 vor. Geben Sie an, ob in der Datei Millimeter oder Zoll verwendet werden, und geben Sie auf dem Proof mindestens eine kontrollierte Abmessung an. Eine 100-mm-Platte, die als 100 Zoll geöffnet ist, erzeugt einen offensichtlichen Fehler, aber subtilere Maßstabsumwandlungen können die Textgröße, den Lochabstand und die Randränder unbemerkt verändern.

Definieren Sie die fertige Breite, Höhe, Dicke, Eckenradius, Lochdurchmesser, Lochmittenpositionen und etwaige Schlitze oder Ausschnitte. Verwenden Sie einen eindeutigen Bezugspunkt, anstatt dasselbe Element anhand mehrerer inkonsistenter Referenzen zu bemaßen. Wenn eine Paneelöffnung oder ein Befestigungsmuster von entscheidender Bedeutung ist, stellen Sie die passende Zeichnung oder ein genehmigtes Muster zur Verfügung.

Verlassen Sie sich nicht nur auf eine Seitengrenze, um die fertige Kontur darzustellen. Platzieren Sie den Schnittpfad auf einer benannten Ebene und zeigen Sie die endgültigen Abmessungen separat an. Entfernen Sie versteckte Objekte außerhalb des Arbeitsbereichs, es sei denn, es handelt sich um absichtliche Produktionsnotizen.

Separates Gravieren, Schneiden, Bohren und Notizen

Farbzuordnungen und Ebenen können einem Bediener dabei helfen, verschiedene Prozesse, Durchgänge oder Einstellungen zuzuordnen. Epilog dokumentiert die Farbzuordnung als Vektorgrafik-Workflow für mehrere Vorgänge, während die Gravotech-Software Ebenenverwaltung, Werkzeugwege nach Farbe, Matrixarbeit und Variablenlisten unterstützt. Die genauen Farbnamen und Strichstärken hängen weiterhin vom gewählten Produktionssystem ab.

Verwenden Sie klar benannte Ebenen wie ENGRAVE, CUT, HOLES und NOTES und fügen Sie eine kleine Legende hinzu. Produktionshinweise, Abmessungen und Passmarken sollten so festgelegt werden, dass sie nicht versehentlich als Druckvorlage verwendet werden können. Wenn sowohl Rastergravur als auch Vektorschnitt erforderlich sind, geben Sie an, welche Objekte zu den einzelnen Prozessen gehören.

Untersuchen Sie die Geometrie auf doppelte Pfade, offene Konturen, Selbstüberschneidungen, winzige Fragmente und überlappende Objekte. Eine doppelte Schnittlinie kann einen unnötigen zweiten Durchgang verursachen; Eine offene Kontur kann dazu führen, dass eine Form nicht wie vorgesehen erkannt wird. Erweitern Sie komplexe Effekte oder Schnittmasken erst, nachdem Sie sichergestellt haben, dass das Ergebnis originalgetreu und bearbeitbar bleibt.

Bestätigen Sie die Vordergravur, die Rückgravur und die Spiegelung

Bei der standardmäßigen zweilagigen Gesichtsgravur wird die oberste Schicht von der sichtbaren Seite entfernt, um den kontrastierenden Kern freizulegen. Materialien für die Rückseitengravur werden von der Rückseite einer durchsichtigen Vorderseite verarbeitet und erfordern möglicherweise eine gespiegelte Grafik, damit der Text von der Vorderseite korrekt lesbar ist. Dabei handelt es sich um unterschiedliche Konstruktionen, die nicht als austauschbare Dateirichtungen betrachtet werden sollten.

Schreiben Sie „FRONT ENGRAVE“ oder „REVERSE GRAVE“ auf den Produktionsvermerk und geben Sie auf dem Proof die erwartete Leserichtung an. Spiegeln Sie nicht automatisch einen gesamten Auftrag, da eine Komponente umgekehrt graviert ist. Logos, asymmetrische Symbole, Pfeile und mehrsprachiger Text sollten vor der Genehmigung einer visuellen Richtungsprüfung unterzogen werden.

Identifizieren Sie bei LYSHIRE-Projekten das Materialmodell und die Flächen-/Kernstruktur zusammen mit der Dateirichtung. Siehe dieLYSHIRE-Gravurblattstruktursystemfür den Unterschied zwischen Oberflächen- und Umkehrkonfigurationen.

Testen Sie minimalen Text, Striche, Lücken und umgekehrte Details

Es gibt keine allgemeingültige Mindestschrifthöhe oder Linienbreite für jeden Gravurkunststoff. Das Ergebnis hängt von der Deckschicht, dem Kontrast, der Oberfläche und der Dicke des Materials ab. der Laserstrahl, die Linse und der Fokus; oder die Fräsergeometrie, Schärfe, Rundlauf und Gravurtiefe. Auch gefüllter Text, einzeiliger Text und umgekehrter Text verhalten sich unterschiedlich.

Erstellen Sie einen repräsentativen Test mit dem kleinsten Zeichen, dem dünnsten Strich, der engsten Lücke, der engsten Innenecke und dem kleinsten umgekehrten Merkmal, die im realen Auftrag verwendet wurden. Gravieren Sie es in Originalgröße auf das vorgesehene Material. Überprüfen Sie, ob die Zähler offen bleiben, benachbarte Striche getrennt bleiben, der Kern gleichmäßig freiliegt und das endgültige Etikett im erforderlichen Abstand lesbar ist.

Genehmigen Sie nicht nur das größte oder einfachste Etikett in einer gemischten Reihenfolge. Das Produktionsmuster sollte den Prozess in seinen kritischsten Details testen. Wenn mehrere Materialfarben oder -veredelungen enthalten sind, testen Sie Kombinationen, deren Kontrast oder Oberflächenverhalten unterschiedlich sein können.

Bereiten Sie die CNC- und Rotationsgeometrie für den eigentlichen Fräser vor

CNC-Gravurgrafiken erfordern mehr als nur einen sichtbaren Umriss. Der Fräser verfügt über eine physische Spitzengeometrie, sodass sehr enge Innenecken, schmale Lücken oder dünne Striche möglicherweise nicht genau wie gezeichnet wiedergegeben werden. Je nach Software und Vorgang kann ein Werkzeugweg der Mittellinie folgen, von einer Kontur versetzt sein oder einen gefüllten Bereich freimachen.

Stellen Sie saubere Vektoren bereit und lassen Sie den Hersteller die Werkzeugauswahl, Versätze, Tiefe und Bearbeitungsstrategie bestätigen. Kompensieren Sie unbekannte Fräsergeometrien nicht durch zufälliges Verdicken des Textes vorab. Wenn eine bestimmte fertige Strichbreite oder Taschenabmessung kontrolliert wird, tragen Sie diese Anforderung in die Zeichnung ein und genehmigen Sie einen Test.

Die Standard-ABS-Konfiguration von LYSHIRE gehört zur CNC-/Rotationsroute. CO2-Laserprojekte verwenden normalerweise die separate PMMA/Acryl-basierte Konfiguration. Überprüfen Sie dieLYSHIRE-Verarbeitungssystembevor Sie eine Datei für mehrere Materialrouten vorbereiten.

Steuern Sie variable Texte, Seriennummern und Codes

Die Gravur variabler Daten erfordert eine strukturierte Quelle und keine individuell umbenannten Bilddateien. Verwenden Sie eine Zeile pro fertigem Teil mit einer eindeutigen ID, einem genauen Text und einer beliebigen Barcode- oder QR-Code-Nutzlast. Behalten Sie führende Nullen als Text bei, wenn sie von Bedeutung sind, und legen Sie fest, ob Leerzeichen, Bindestriche und Großschreibung Teil des codierten Werts sind.

Gleichen Sie vor der Produktion die Zeilenanzahl, die angeforderte Menge und den generierten Nachweis ab. Überprüfen Sie den ersten, letzten und repräsentativen mittleren Datensatz sowie alle langen Werte oder nicht-lateinischen Zeichen. Wenn Codes gescannt werden müssen, definieren Sie den Dateninhalt, den erwarteten Codetyp, die Endgröße, den Ruhebereich und die Überprüfungsmethode. Testen Sie dann den Code nach der Gravur auf dem tatsächlichen Material.

Variable Inhalte sollten nicht manuell am Gerät neu eingegeben werden. Wenn eine Korrektur erforderlich ist, aktualisieren Sie die kontrollierte Datenquelle, geben Sie eine neue Revision aus und generieren Sie den Nachweis neu, damit die Änderung nachvollziehbar bleibt.

Empfohlenes Produktionsdateipaket

Zu den gängigen Austauschformaten gehören AI, EPS, PDF, SVG und DXF, während Rasterinhalte als PNG, TIFF oder hochwertiges JPEG vorliegen können. Dateierweiterungen allein garantieren keinen verwendbaren Inhalt – eine PDF-Datei kann nur ein Bild mit niedriger Auflösung enthalten und eine SVG-Datei kann dennoch Live-Schriftarten oder nicht unterstützte Effekte enthalten. Bestätigen Sie das bevorzugte Format und die Softwareversion mit dem Hersteller.

Häufige Grafikfehler und Korrekturprüfungen

RFQ-Checkliste für die Überprüfung von Druckvorlagen und die Produktion von Mustern

Senden Sie LYSHIRE die bearbeitbare Grafik oder saubere Vektordatei, PDF-Proof, fertige Abmessungen, Einheiten, Zeichnungsrevision, Etikettenliste, kleinster Text, Oberflächen-/Kernfarben, Finish, Dicke, ABS/CNC- oder PMMA/CO2-Laserroute, Löcher und Konturen, Vorder- oder Rückwärtsrichtung, variable Datenquelle, Trägermaterial, Menge und erforderliche Musterfreigabe.

Wenn Fertigteile angefordert werden, identifizieren Sie Verpackungsgruppen und Teilenummern, damit die Produktion mit dem Etikettenplan in Einklang gebracht werden kann. Für ungewöhnliche Geometrie, mehrsprachige Layouts oder spezielle Trägermaterialien lesen Sie bitte nachBenutzerdefinierte LYSHIRE-Anwendungen.

Häufig gestellte Fragen

Referenzen zu Kunstwerken:Epilog-Raster versus Vektorführung, Epilog-Farbzuordnung, Anleitung zum Umwandeln von Text in Adobe-Konturen, Leitfaden für Gravotech-GravurschriftenUndGravotech-Software und Variablenlistenfunktionen.
