So spezifizieren Sie gravierte Kunststoffetiketten für Schalttafeln

So spezifizieren Sie gravierte Kunststoffetiketten für Schalttafeln

Gravuretiketten für Schalttafeln sollten als kontrollierte technische Teile behandelt werden. Eine nützliche Spezifikation verbindet jedes Etikett mit der genehmigten Zeichnung, definiert das Material und die Verarbeitungsroute und erfasst Abmessungen, Montage- und Servicebedingungen vor der Produktion.

Warum ein Schalttafeletikett mehr als nur ein Stück Text ist

Ein Schaltschrank kann Trennvorrichtungen, Einspeisungen, Unterbrecher, Wahlschalter, Anzeigelampen, Klemmen, Wartungsanweisungen und Mehrspannungssysteme enthalten. Gravuretiketten für elektrische Schalttafeln rund um diese Komponenten helfen Bedienern und Technikern dabei, das physische Gerät mit einer Zeichnung, einem Betriebsablauf oder einem Wartungsverfahren zu verknüpfen. Ein optisch ansprechendes Etikett nützt nichts, wenn sein Wortlaut falsch ist, seine Position nicht eindeutig ist oder es in der realen Umgebung unleserlich wird.

In den Vereinigten Staaten besagt OSHA 29 CFR 1910.303(f), dass bestimmte Trennvorrichtungen und Stromkreise leserlich gekennzeichnet sein müssen, um ihren Zweck anzuzeigen, und dass die erforderlichen Markierungen für die jeweilige Umgebung ausreichend haltbar sein müssen. Dies ist ein wichtiges Designprinzip, aber es bedeutet nicht, dass eine Kunststoffplatte automatisch ein Panel OSHA-konform macht. Der Gerätekonstrukteur, der Schalttafelbauer und die zuständige Behörde müssen festlegen, welche Regeln gelten, was jede Kennzeichnung aussagen muss und wo sie angebracht werden muss.

UL 508A ist ein separater Standard für Industrieschalttafeln. UL Solutions erklärt, dass qualifizierte Schaltwerkstätten Mitarbeiter benötigen, die in der Lage sind, ihre Anforderungen zu interpretieren und umzusetzen. LYSHIRE liefert Gravurmaterialien und kann die Anforderungen an fertige Etiketten überprüfen, ersetzt jedoch nicht den Zertifizierungsprozess oder die technische Verantwortung des Schalttafelbauers.

Beginnen Sie mit dem genehmigten Identifizierungsplan

Der sicherste Produktionsinput ist ein kontrollierter Etikettenplan oder eine Zeichnung, nicht der aus einer E-Mail oder einem Foto kopierte Text. Geben Sie jedem Element eine eindeutige Referenz, die es mit der Platte, dem Standort und der Zeichnungsrevision verknüpft. Wenn die Bestellung variable Daten enthält, verwenden Sie eine strukturierte Tabelle oder ein genehmigtes Grafikpaket mit einer klaren Beziehung zwischen Zeile und Teil.

Bestätigen Sie Groß- und Kleinschreibung, Zeichensetzung, Einheiten, Spannungsschreibweise, Abkürzungen, Zeilenumbrüche, Symbole und Sprache. Geben Sie an, ob Zeichen eine Mindesthöhe oder Strichstärke aufweisen müssen. Wenn das Etikett eine Seriennummer, ein Geräteetikett, einen QR-Code oder einen Barcode enthält, geben Sie das Datenformat und die Überprüfungsmethode an. Der Graveur sollte ohne schriftliche Genehmigung keine technische Terminologie erraten oder einen Code „korrigieren“.

Besonders wichtig ist ein Revisionsfeld bei Nachbestellungen. Wenn sich das Maschinendesign ändert, kann ein altes, aber optisch ähnliches Etikett zu einem Wartungsfehler führen. Notieren Sie Zeichnungsnummer, Revision, Genehmigungsdatum und etwaigen ersetzten Text und bewahren Sie veraltete Etiketten physisch getrennt von der freigegebenen Charge auf.

Definieren Sie die Funktion jedes Etikettentyps

Diese Gruppen können einer Materialfamilie angehören, haben aber nicht unbedingt die gleiche Compliance-Rolle. Beispielsweise sind eine eingravierte Wählerlegende und ein Prüfzeichen nicht austauschbar. Vervielfältigen Sie niemals ein Zertifizierungszeichen, ein Typenschild oder ein vorgeschriebenes Sicherheitsetikett ohne Genehmigung und die geltenden Kennzeichnungsanforderungen.

Wählen Sie die Oberflächen- und Kernfarben aus der Projektanforderung aus

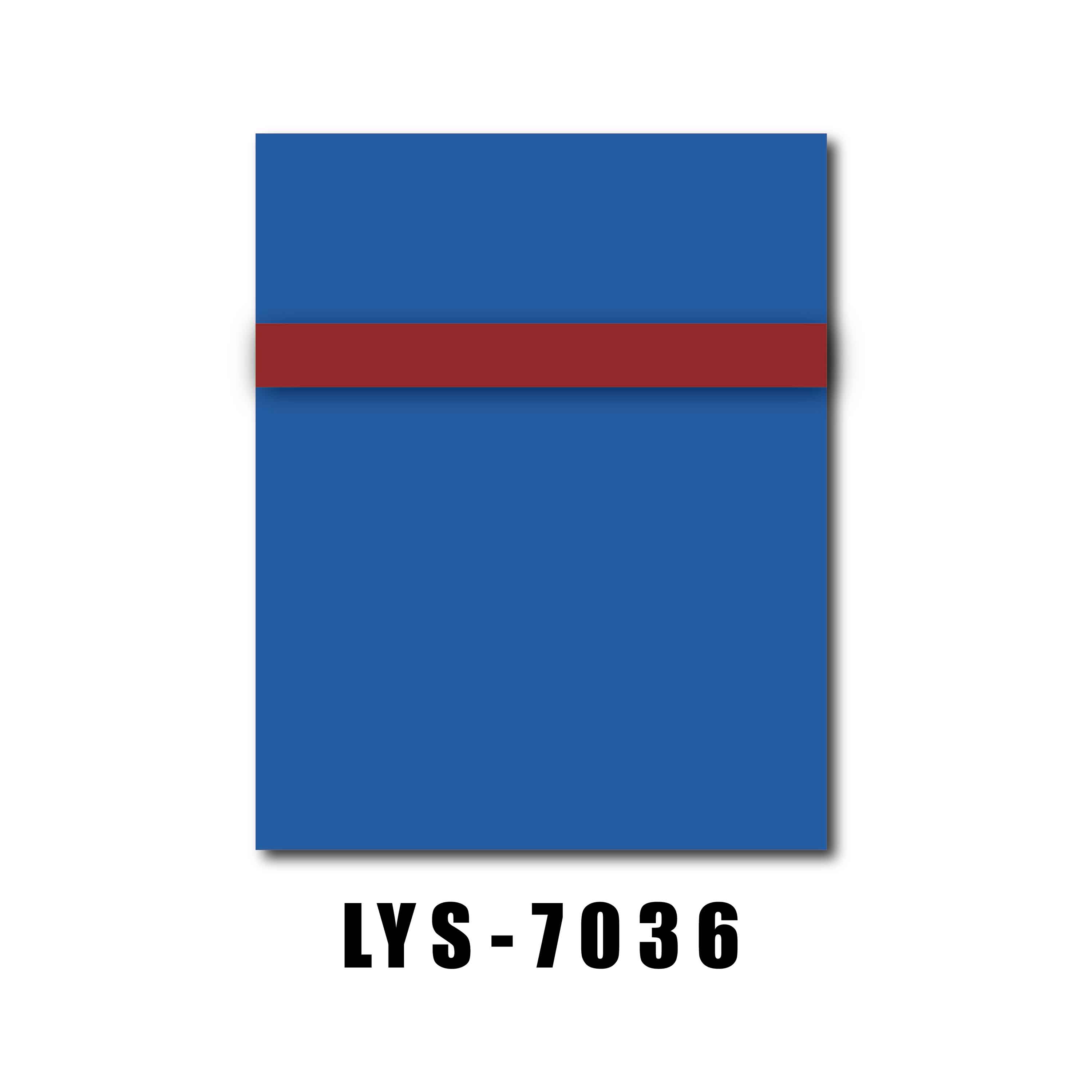

Zweilagiger Gravurkunststoff erzeugt Kontrast, indem eine dünne Deckschicht entfernt und ein andersfarbiger Kern freigelegt wird. Gängige Kombinationen wie Schwarz/Weiß, Rot/Weiß, Gelb/Schwarz oder Weiß/Schwarz können eine eindeutige Identifizierung ermöglichen, aber die „beste“ Farbe ist nicht universell. Beleuchtung, Betrachtungsabstand, Oberflächenbeschaffenheit, Verschmutzung und in der Nähe befindliche Komponenten beeinflussen die Lesbarkeit.

Sicherheitsfarben und Signalwörter müssen aus der geltenden lokalen Norm, der Kundenspezifikation und der technischen Risikobewertung stammen. Gehen Sie nicht davon aus, dass jedes rote Etikett dasselbe bedeutet oder dass eine vertraute Farbkombination automatisch konform ist. Wählen Sie zur allgemeinen Geräteidentifikation einen Kontrast, der auch unter der Installationsbeleuchtung lesbar bleibt, und testen Sie den kleinsten Text in Originalgröße.

Matte Oberflächen können störende Reflexionen unter der Schrankbeleuchtung reduzieren. Glanz- und Metallic-Oberflächen eignen sich möglicherweise für das Branding oder ausgewählte Namensschilder, sollten jedoch auf Blendung und Sichtbarkeit feiner Zeichen geprüft werden. Wenn mehrere Panels zu einer Maschinenfamilie gehören, definieren Sie eine genehmigte Flächen-/Kernpalette, damit die Ersatzetiketten konsistent bleiben.

Wählen Sie den Materialweg, bevor Sie die Maschineneinstellungen vornehmen

LYSHIRE trennt die standardmäßigen mechanischen und Lasermaterialrouten. Standard-ABS-Gravurplatten sind für das CNC-Fräsen, Rotationsgravieren, Bohren, Sägen und die damit verbundene mechanische Fertigung vorgesehen. Lasergravurplatten auf PMMA-/Acrylbasis sind der normale Weg zum CO2-Lasergravieren und -schneiden. In einer Kaufbeschreibung sollten sowohl die Materialkonstruktion als auch der beabsichtigte Prozess angegeben werden.

Anbieter von Lasermaterialien wie Trotec beschreiben zwei- und dreischichtige modifizierte Acrylplatten mit einer dünnen Deckschicht, die entfernt wird, um den Kern freizulegen. Gravotech bietet separat Materialien an, die für das Rotationsgravieren und -schneiden entwickelt wurden. Diese Beispiele zeigen, warum „Gravurkunststoff“ allein keine vollständige Aussage zur Maschinenkompatibilität ist. Es müssen Parameter für das genaue Material, die Dicke, die Ausrüstung, die Optik oder den Fräser und die erforderliche Kantenqualität getestet werden.

Wählen Sie eine Route unter Berücksichtigung des kleinsten Textes, der Schnittgeometrie, der Löcher, des Aussehens der Kanten, der Zykluszeit und der dem Hersteller zur Verfügung stehenden Ausrüstung. Wenn die Etiketten als fertige Teile geliefert werden, senden Sie das Bildmaterial und die Geometrie zur Prozessüberprüfung an LYSHIRE. Eine Übersicht über die beiden Routen finden Sie imLYSHIRE-Verarbeitungssystemund dieSortiment an Lasergravurplatten.

Geben Sie Abmessungen, Dicke und Herstellungsdetails an

Die Zeichnung sollte die fertige Breite und Höhe, Dicke, Eckenradius, Lochdurchmesser, Lochmittenpositionen, Schlitze, Ausschnitte, Abschrägungen und Kantenabnahme definieren. Geben Sie an, ob es sich bei den Abmessungen um Nennmaße handelt oder ob sie einer Toleranz unterliegen. Um Schalter oder Anzeigelampen herum angebrachte Etiketten müssen ausreichend Abstand haben, damit sie den Betrieb, die Abdichtung oder den Wartungszugang nicht beeinträchtigen.

Die gängige Dickensprache von LYSHIRE umfasst 0,1, 0,3, 0,5, 0,8, 1,3, 1,5 und 3,0 mm, wobei 1,3 und 1,5 mm für viele starre Gravuranwendungen üblich sind. Verfügbarkeit und Aufbau variieren je nach Produktroute; Übertragen Sie nicht für jedes Material eine Dickenliste oder Toleranz. Die Standardformate für Bleche umfassen 600 × 1200 mm und individuell zugeschnittene Formate, während die Machbarkeit von Fertigteilen von der Zeichnung, der Menge und dem Fertigungsplan abhängt.

Dicker ist nicht automatisch besser. Eine dickere Platte kann weiter über die Schalttafeloberfläche hinausragen, die Schalterabstände beeinträchtigen oder andere Befestigungsteile erfordern. Ein dünnes Etikett eignet sich möglicherweise für eine flache Klebeanwendung, erfordert jedoch eine geeignete Handhabung und Substratunterstützung. Überprüfen Sie die gesamte Baugruppe, anstatt die Dicke nur anhand des Erscheinungsbilds auszuwählen.

Passen Sie die Montagemethode an die tatsächliche Oberfläche an

Mechanische Befestigungselemente werden häufig ausgewählt, wenn die Zeichnung bereits Löcher vorsieht oder wenn ein Ausbau und ein Austausch vorgesehen sind. In der Spezifikation sollten die Lochgröße, die Senkungs- oder Senkungsanforderungen, der Kopfabstand des Befestigungselements und die Frage, ob Risse um Löcher herum ein Akzeptanzproblem darstellen, angegeben werden.

Haftklebstoff kann die Installation auf geeigneten Oberflächen beschleunigen, seine Leistung hängt jedoch vom Untergrund, der Beschichtung, der Oberflächenbeschaffenheit, der Sauberkeit, der Krümmung, der Temperatur und der Einwirkung ab. Pulverbeschichtetes Metall kann glatt oder strukturiert sein; Zwei optisch ähnliche Beschichtungen können zu unterschiedlichen Klebeergebnissen führen. Kunststoffe mit niedriger Oberflächenenergie wie PP oder PE bedürfen einer gesonderten Bewertung.

Wenn Sie selbstklebende Gravuretiketten für Schalttafeln anfordern, geben Sie den tatsächlichen Installationsuntergrund an und geben Sie an, ob dieser flach, gebogen, lackiert oder pulverbeschichtet ist. Testen Sie den vorgeschlagenen Träger vor der Massenproduktion auf der realen Oberfläche. Der Installateur sollte die Vorbereitungs-, Druck- und Verweilanweisungen des Klebstofflieferanten befolgen.

Definieren Sie die Serviceumgebung, ohne von der Haltbarkeit auszugehen

Geben Sie an, ob sich das Panel im Innenbereich, geschützt im Freien oder vollständig freiliegend befindet. Berücksichtigen Sie den erwarteten Temperaturbereich, Sonneneinstrahlung oder UV-Strahlung, Feuchtigkeit, Öl, Reinigungschemikalien, Abrieb und Wartungshäufigkeit. Ein Material, das für einen sauberen Innenschrank geeignet ist, ist nicht automatisch auch für ein Außengehege oder einen Nassbereich geeignet.

Zu den genauen Produktspezifikationen und Testbedingungen gehören Outdoor-Tauglichkeit, Flammverhalten, Chemikalienbeständigkeit und Reinigungsbeständigkeit. Allgemeine Begriffe wie ABS, Acryl, Matt oder Metallic sind keine Leistungszertifizierungen. Wenn für ein Projekt eine bestimmte Bewertung oder dokumentierte Testmethode erforderlich ist, fügen Sie diese in die Anfrage ein und überprüfen Sie die ausgewählte Note vor der Genehmigung.

Auch die Lesbarkeit ändert sich mit der Nutzung. Etiketten in der Nähe häufig betätigter Bedienelemente können häufiger berührt oder abgewischt werden als Etiketten in einem verschlossenen Schrank. Position, Schutzgeometrie und Reinigungspraxis können ebenso wichtig sein wie die nominalen Materialeigenschaften.

Genehmigen Sie eine repräsentative Probe und einen kontrollierten Nachweis

Ein Proof sollte den genauen Text, Zeilenumbrüche, Symbole, Flächen-/Kernrichtung, Abmessungen, Lochpositionen und Menge für jede Variablengruppe enthalten. Ein physisches Muster sollte den kleinsten Text, den engsten Abstand, die kritischste Farbkombination, die tatsächliche Dicke und den beabsichtigten Verarbeitungsweg darstellen. Wenn es sich um Klebstoff handelt, testen Sie ihn auf der tatsächlichen Oberfläche.

Untersuchen Sie die Probe in der tatsächlichen Betrachtungsausrichtung und Beleuchtung. Bestätigen Sie Kontrast, Zeichenvollständigkeit, Gravurtiefe, Kantenqualität, Maßhaltigkeit, Lochausrichtung, Oberflächenzustand und Montage. Erfassen Sie das akzeptierte Materialmodell, die Farben, das Finish, die Werkzeug- oder Prozessroute und die Zeichnungsrevision, damit Produktions- und Nachbestellungen dieselbe Referenz haben.

Eine Bemusterung ersetzt keine Fertigungskontrolle. Im Kaufvertrag sollte festgelegt werden, wie die Charge geprüft wird, wie variable Daten abgeglichen werden, welche Mengentoleranzen gelten und wie Etiketten für die Installation gruppiert und verpackt werden.

Häufige Probleme und was überprüft werden muss

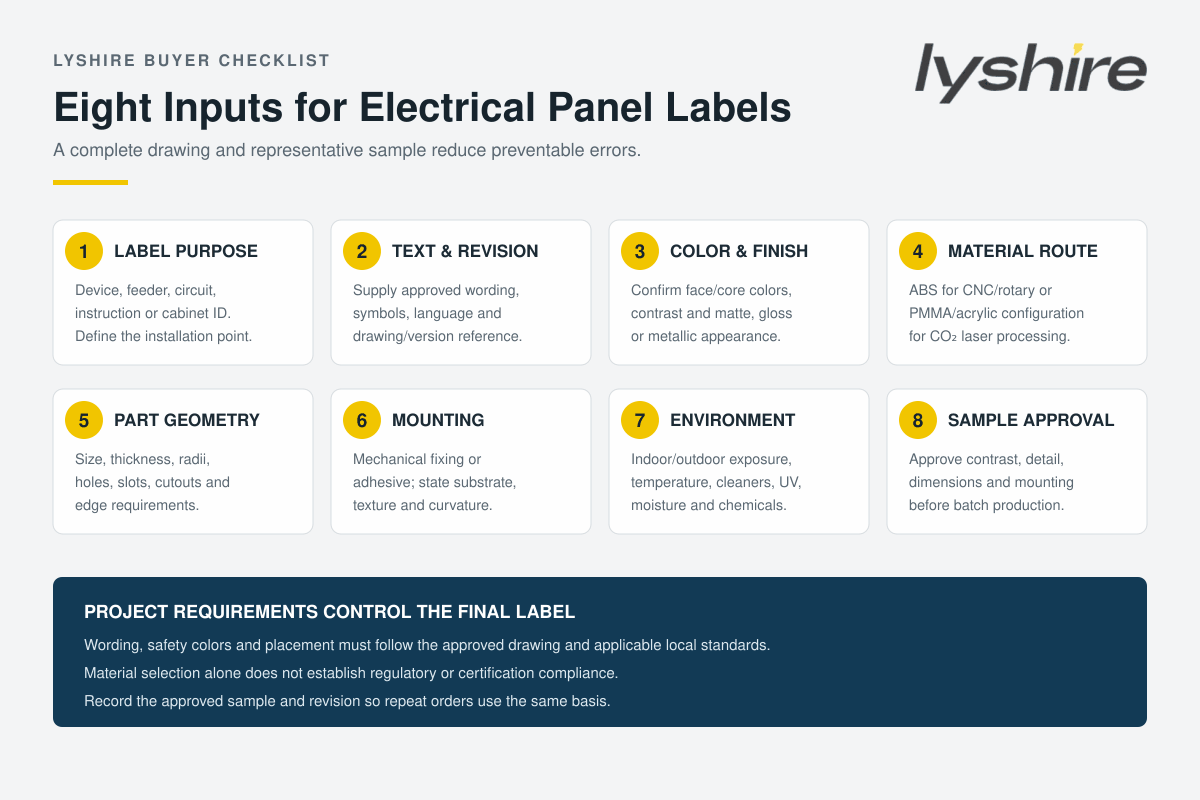

RFQ-Checkliste für Gravuretiketten für Schalttafeln

Wenn Sie Etiketten zum Gravieren von Schalttafeln anfordern, senden Sie bitte den Etikettenplan und die freigegebene Zeichnung mit. Panel- und Installationsreferenz; genaue Formulierung, Sprache und Symbole; variable Daten; Oberflächen-/Kernfarben und Finish; ABS/CNC- oder PMMA/CO2-Laserroute; Dicke; Fertigmaße; Löcher und Sonderformen; Montagemethode; tatsächliches Substrat; Umfeld; Menge; Verpackungsgruppen; und erforderliches Proben- oder Prüfprotokoll.

Identifizieren Sie bei fertigen Teilen, welche Etiketten zu den einzelnen Schränken oder Maschinen gehören, damit sie in der Installationsreihenfolge verpackt werden können. Befindet sich die Anforderung noch im Materialblatt-Stadium, geben Sie ein Vollblatt- oder individuell zugeschnittenes Format an und prüfen Sie die LYSHIRE-VorgabenGravierblattstruktursystem. Informationen zu nicht standardmäßigen Formen, mehreren Datensätzen oder speziellen Trägern finden Sie unterbenutzerdefinierte Anwendungen.

Häufig gestellte Fragen

Technische Referenzen:OSHA 29 CFR 1910.303, UL-Programm für Industrieschalttafeln, Trotec Lasergravur von KunststoffplattenUndGravotech Rotationsgravurmaterialien.
