Wie zweilagige Gravurblätter kontrastreiche Etiketten erzeugen
Zweilagige Gravurstruktur
Wie zweilagige Gravurblätter kontrastreiche Etiketten erzeugen
Zweilagige Gravurblätter werden verwendet, wenn ein Hersteller einen wiederholbaren Kontrast benötigt, ohne nach der Gravur eine separate Beschriftung hinzuzufügen. Das Material kombiniert eine dünne farbige Oberfläche mit einem durchgehenden Kern in einer anderen Farbe. Durch die flache Verarbeitung wird das Gesicht in ausgewählten Bereichen entfernt und der Kern als vertiefter Text, Zahlen, Symbole oder Liniengrafiken sichtbar gemacht.
Direkte Antwort:Ein zweilagiges Gravurblatt sorgt durch seine Struktur für Kontrast. Die Gesichtsfarbe bleibt auf der unbearbeiteten Oberfläche, während Laser-, CNC- oder Rotationsgravur den kontrastierenden Kern nur dort freilegt, wo das Kunstwerk eingraviert ist. Das Ergebnis ist kein erhabener Schriftzug und es sollte auch nicht wie auf das Blatt gedruckte Tinte aussehen.
Terminologie
Zweilagig, zweifarbig, zweifarbig und zweifarbig
Internationale Käufer können mehrere Namen für dasselbe allgemeine Materialkonzept verwenden. „Zweilagiges Gravurblatt“ beschreibt den Schichtaufbau am deutlichsten. „2-lagiger Gravurkunststoff“ ist eine gängige numerische Schreibweise. „Two-color“, „two-tone“ und „double color“ betonen den sichtbaren Kontrast zwischen Gesicht und Kern.
Diese Begriffe bezeichnen nicht das Polymer, den Verarbeitungsweg oder die Serviceumgebung allein. Eine Platte kann eine ABS-basierte mechanische Gravurkonfiguration, eine PMMA/Acryl-basierte Laserkonfiguration oder eine andere vom Lieferanten getestete Struktur verwenden. Die genauen Produktdaten müssen daher vor der Zuordnung zu einer Maschine bestätigt werden.

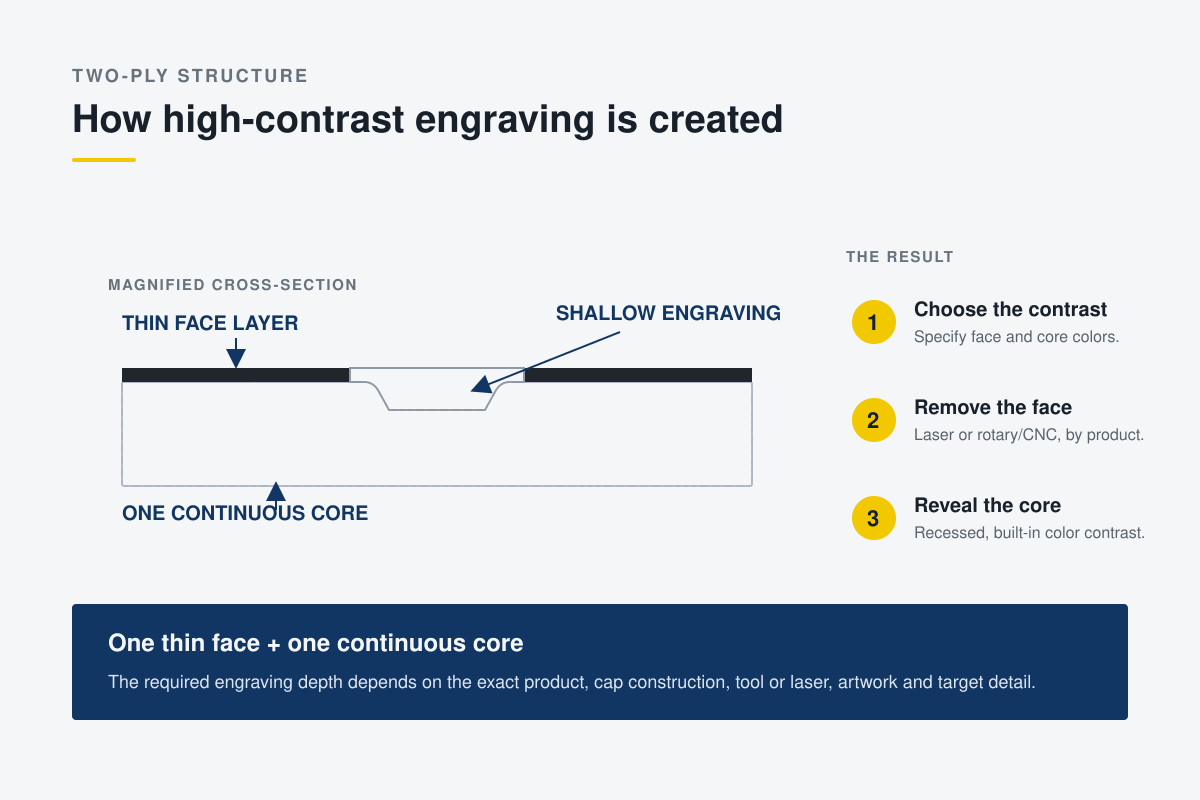

Materielle Anatomie
Eine dünne Deckschicht über einem durchgehenden Kern
Gesichtsschicht
Die dünne Oberflächenschicht sorgt für die sichtbare Hintergrundfarbe und das Finish. Es kann matt, glänzend, gebürstet, spiegelnd, strukturiert oder in einem anderen zugelassenen Erscheinungsbild sein.
Kernschicht
Die durchgehende Basis sorgt für die sichtbare Kontrastfarbe. Es bildet auch den größten Teil der Blechdicke ab und unterstützt das Schneiden, Bohren und Installieren.
Gravierte Rille
Das Werkzeug oder der Laser entfernt das Gesicht nur dort, wo Informationen erforderlich sind. Eine kontrollierte flache Rille legt den Kern ohne unnötige Tiefe frei.
Warum die Struktur nützlich ist
Fünf praktische Vorteile für Kennzeichnungshersteller
| Struktureller Vorteil | Was es in der Produktion bedeutet | Was noch einer Bestätigung bedarf |
|---|---|---|
| Eingebauter Farbkontrast | Text und Symbole erscheinen durch Freilegen des Kerns, sodass ein separater Farbfüll- oder Druckschritt möglicherweise nicht erforderlich ist. | Gesichts-/Kernkombination, Betrachtungsabstand und das Farbsystem des Käufers. |
| Wiederholbare variable Informationen | Auf einem Blatt können Etiketten mit unterschiedlichen Namen, Seriennummern, Gerätereferenzen oder QR-Code-Daten erstellt werden. | Druckvorlagenkontrolle, Codedichte, Zeichengröße und Scanüberprüfung. |
| Feine Detailfähigkeit | Eine entsprechend kontrollierte Gesichtskonstruktion kann kleine Texte und schmale Linien unterstützen, wenn sie auf das richtige Werkzeug oder den richtigen Laser abgestimmt ist. | Mindestlinienbreite, Fräsergeometrie, Fokus, Tiefe und physikalisches Probenergebnis. |
| Flexibilität bei der Fertigung | Das gleiche Material kann in Rechtecke, Laschen, gebohrte Platten, abgerundete Ecken und Sonderformen umgewandelt werden. | Genaues Polymer, Gesamtdicke, Schnittmethode, Kantenbearbeitung und Zeichnung. |
| Konsistentes Erscheinungsbild des Hintergrunds | Die ungravierte Oberfläche behält ihr spezifiziertes Finish, während der vertiefte Kern die Informationen erzeugt. | Charge, Oberflächenbeschaffenheit, Schutzfilm, Reinigungsmethode und freigegebenes Muster. |
Gravur versus Oberflächendruck
Sie lösen unterschiedliche Identifikationsanforderungen
Beim Gravieren werden Informationen durch Materialabtrag erzeugt. Bei einem zweilagigen Blatt wird der resultierende Text oder die resultierende Grafik in die Schichtstruktur eingelassen. Beim Oberflächendruck werden Tinte, Toner oder ein anderes Markierungssystem auf ein Substrat aufgetragen. Keiner der Prozesse ist allgemein besser.
Eine zweilagige Gravur ist nützlich, wenn für das Projekt einfache, kontrastreiche Informationen, variable Daten und ein maschinell bearbeitetes Erscheinungsbild erforderlich sind. Für vollfarbige Grafiken, Fotos, Farbverläufe oder sehr große Mengen mit demselben Design ist der Druck möglicherweise die bessere Wahl. Einige Fertigprodukte kombinieren Gravur mit UV-Druck, Siebdruck oder Farbfüllung, nachdem die Prozesskompatibilität überprüft wurde.
Überbewerten Sie die Haltbarkeit nicht
Durch den vertieften Kontrast ist nicht jedes Gravurblatt automatisch für den Außenbereich geeignet, UV-beständig, chemikalienbeständig, kratzfest oder entspricht einem Sicherheitsstandard. Diese Eigenschaften hängen von der genauen Kappe, dem Kern, dem Polymer, der Oberfläche, dem Klebstoff, der Installation und der Serviceumgebung ab.
Wählen Sie den richtigen Prozessweg aus
Das Schichtenkonzept bestimmt nicht die Maschine
| LYSHIRE-Materialroute | Primäre Verarbeitungsmethode | Käuferberatung |
|---|---|---|
| Gravurblatt auf ABS-Basis | CNC-Fräsen und Rotationsgravur | Nutzen Sie die mechanische Bearbeitungskonfiguration von LYSHIRE zum Gravieren, Fräsen, Bohren und für die damit verbundene Fertigung. |
| Gravurblatt auf PMMA-/Acrylbasis | CO2-Lasergravur und -schneiden | Nutzen Sie die separate LYSHIRE-Laserkonfiguration und testen Sie Gravur, Schneiden, Extraktion und Kantenqualität. |
| Spezieller oder nicht identifizierter geschichteter Kunststoff | Nur nach genauer Prüfung | Bestätigen Sie die Zusammensetzung und genehmigte Technologie des Lieferanten. Ein ähnliches Erscheinungsbild ist kein Beweis für die Maschinenkompatibilität. |
Andere Hersteller können einzelne Produkte sowohl für den Laser- als auch für den rotierenden Einsatz zulassen. Die Kompatibilität muss an die genaue Produktspezifikation geknüpft werden und darf nicht pauschal nur auf „zweilagig“, „ABS“ oder „Acryl“ beschränkt werden. Käufer können LYSHIRE-Routen im vergleichenVerarbeitungssystemUndSortiment an Lasergravurplatten.
Tiefenkontrolle
Entfernen Sie das Gesicht sauber – und hören Sie dann auf
- Verwenden Sie das vorgesehene Bildmaterial:Fügen Sie den kleinsten Text, die schmalste Zeile und das detaillierteste Symbol ein, die für den Auftrag erforderlich sind.
- Material sichern und nivellieren:Ebenheit und Werkstückhalt beeinflussen die Konsistenz der Laibung.
- Flach beginnen:Entfernen Sie nur so viel Obermaterial, dass ein vollständiges Kernfarbergebnis erzielt wird.
- Überprüfen Sie die Nut:Stellen Sie sicher, dass die Informationen vertieft sind, der Kern durchgehend ist und das Gesicht nicht innerhalb der Zeichen verbleibt.
- Schrittweise anpassen:Verfeinern Sie Tiefe, Leistung, Geschwindigkeit, Fokus, Vorschub oder Fräserauswahl entsprechend dem genehmigten Prozess.
- Bewahren Sie die Probe auf:Erfassen Sie den Produktcode, die Charge und die Einstellungen, die für Nachbestellungen verwendet werden.
Es gibt keine universelle Gravurtiefe für jede Doppelschichtplatte. Branchenspezifische Produktpaletten geben unterschiedliche Kappenkonstruktionen und Zieltiefen vor, sodass der Hersteller die ausgewählten Produktdaten befolgen und eine kontrollierte Probe durchführen muss.
Fehlerbehebung
Was allgemeine Ergebnisse normalerweise anzeigen
| Schwacher oder unterbrochener Kontrast | Möglicherweise wird die Vorderseite nicht vollständig entfernt, das Blatt ist möglicherweise nicht eben oder die ausgewählten Farben bieten möglicherweise keine ausreichende visuelle Trennung. |
| Die Buchstaben werden zu breit | Die Gravur ist zu tief, der Fräserwinkel oder die Spitze ist zu groß oder die Hitzeeinwirkung verschließt feine Details. |
| Informationen sehen gedruckt und nicht eingraviert aus | Möglicherweise ist die Rille optisch zu flach, für die Genehmigung wurden möglicherweise flache Bilder verwendet oder die Oberfläche wurde mit einem anderen Verfahren markiert. |
| Edge zeigt eine unerwartete dritte Farbe | Das gelieferte Material kann eine andere Struktur, Rückseite oder Beschichtung aufweisen. Bestätigen Sie, dass es sich bei der Reihenfolge tatsächlich um eine Fläche über einem durchgehenden Kern handelt. |
| Die Ergebnisse variieren je nach Blatt | Überprüfen Sie Ebenheit, Fokus oder Z-Höhe, Werkstückhalterung, Blechdicke und Deckschichtkonsistenz. |
| Das äußere Erscheinungsbild verändert sich | Das ausgewählte Produkt, die Farbe oder das Finish ist möglicherweise nicht für die tatsächliche UV-, Witterungs-, Hitze-, Feuchtigkeits- oder Chemikalienbelastung geeignet. |
Checkliste für Käufer
Was Sie vor der Bestellung von zweilagigen Gravurblättern angeben müssen
- Maschine:CO2-Laser, CNC-Fräse oder Rotationsgravierer.
- Materialweg:Mechanische Konfiguration auf ABS-Basis oder Laserkonfiguration auf PMMA/Acryl-Basis.
- Farbstruktur:Gesichtsfarbe, durchgehende Kernfarbe und erforderlicher Kontrast.
- Oberfläche:matt, glänzend, gebürstet, verspiegelt, strukturiert oder mit einer anderen zugelassenen Oberfläche.
- Abmessungen:Blech- oder Fertigmaß, Gesamtdicke, Löcher, Ecken, Schlitze und Sonderformen.
- Kunstwerk:feste oder variable Informationen, Mindesttextgröße, Linienbreite, QR-Code- oder Barcode-Anforderungen.
- Montage:selbstklebender Träger, Schrauben, Nieten, Plakettenmontage oder eine andere Methode.
- Umfeld:Verwendung im Innen- und Außenbereich, UV-Strahlung, Temperatur, Feuchtigkeit, Chemikalien und Reinigung.
- Genehmigung:physische Farbprobe und Verarbeitungstest vor der Produktion.
Für andere Konstruktionen – einschließlich dreilagiger, doppelseitiger und umgekehrt gravierter Materialien – lesen Sie dieLYSHIRE-Struktursystem. Fertige Teile können über besprochen werdenBenutzerdefinierter Anwendungsservice.
Häufig gestellte Fragen
Häufig gestellte Fragen zu zweilagigen Gravurblättern
Was ist ein zweilagiges Gravurblatt?
Es handelt sich um eine geschichtete Kunststofffolie mit einer dünnen farbigen Seite über einem durchgehenden Kern in einer anderen Farbe. Beim Gravieren wird das Gesicht in ausgewählten Bereichen entfernt und der Kern als vertiefte, kontrastierende Informationen freigelegt.
Sind zweilagige, zweifarbige und zweifarbige Gravurblätter dasselbe?
Sie beschreiben oft das gleiche allgemeine Kontrastkonzept, aber die Begriffe definieren nicht das Polymer, den Maschinenweg, die Dicke, das Finish oder die Leistung im Freien. Die genaue Produktspezifikation muss noch bestätigt werden.
Kann die gleiche zweilagige Platte für die Laser- und Rotationsgravur verwendet werden?
Nur wenn das exakte Produkt für beide Verfahren zugelassen ist. LYSHIRE trennt normalerweise seine PMMA/Acryl-CO2-Laserkonfiguration von seiner ABS-CNC/Rotationskonfiguration. Gehen Sie nicht allein aufgrund des Aussehens von einer Kompatibilität aus.
Wie tief sollte eine zweilagige Gravurplatte graviert werden?
Nur tief genug, um das Gesicht sauber zu entfernen und den kontrastierenden Kern freizulegen. Die richtige Tiefe hängt vom gewählten Produkt, Motiv, Werkzeug bzw. Laser und den Zieldetails ab, daher ist ein Probetest erforderlich.
Sind gravierte doppellagige Etiketten immer für den Außenbereich geeignet?
Nein. Die Leistung im Freien hängt vom genauen Polymer, der Oberflächenkonstruktion, der Farbe, der Oberfläche, dem Kleber, der Installation und den Expositionsbedingungen ab. Fordern Sie ein für die vorgesehene Umgebung zugelassenes und getestetes Produkt an.
Welche Informationen sollten in einer Zweilagenbogen-Anfrage enthalten sein?
Geben Sie die Maschine, den Materialweg, die Oberflächen-/Kernfarben, die Oberfläche, die Dicke, die Größe, die Menge, das Bildmaterial, die Herstellung, die Montagemethode, die Serviceumgebung, das Zielland und die Musteranforderungen an.
Struktur- und Beispielüberprüfung
Bestätigen Sie vor der Produktion die Oberfläche, den Kern und die Verarbeitungsroute
Senden Sie LYSHIRE Ihren Maschinentyp, Ihre Anwendung, die Oberflächen-/Kernfarben, die Dicke, die Abmessungen, das Design und die Serviceumgebung. Unser Team kann Ihnen die passende Zweilagen-Laser-, CNC- oder Rotationskonfiguration empfehlen und eine Musterprüfung für qualifizierte B2B-Projekte veranlassen.
Kontaktieren Sie LYSHIRETechnische Referenzen:Rowmark-Materialglossar, Gravotech-Gravurmaterial-AnleitungUndKunststoffführung mit Lasergravur von Trotec. Die endgültige Materialauswahl und -einstellungen müssen der aktuellen Produktspezifikation von LYSHIRE und der Bestätigung des Käufers entsprechen.
